وحدات تحكم مضخة الحريق
وصف
يتم تجميع جميع وحدات التحكم في مضخات الحريق في المصنع، وتوصيلها بأسلاك، وتتوافق مع جميع متطلبات الإصدار الأخير من NFPA-20 (مضخات الحريق الطاردة المركزية) وNFPA-70 (الكود الكهربائي الوطني). جميع وحدات التحكم متوافقة مع Y2K.
Attachment
منتجات ذات صلة
لوحة تحكم روبن إنذار الحريق عنونة
رقم الموديل: LF-6100A / 1، LF-6100A / 2 & LF-6100A / 4
سمات
متوفر في 1 و 2 و 4 دوائر كشف ذكية
شاشة LCD مقاس 5 بوصات - دقة 320 × 240 نقطة في البوصة
ما يصل إلى 127 جهازًا لكل حلقة.
وظائف الإخراج الخاضعة للرقابة المنطقية
15 مؤشر حالة LED
21 مفتاح تحكم سهل الاستخدام
برمجة الكمبيوتر المحمول
برمجة المجال بالكامل
لوحة تحكم تناظرية قابلة للعنونة
سمات
- من 2 إلى 8 حلقات أو من 2 إلى 16 حلقة
- 127 نقطة قابلة للعنونة لكل حلقة SLC
- فتحة مفردة أو مزدوجة (تشمل وحدة LED للمنطقة وطابعة)
- إلكترونيات معيارية وقابلة للتوسيع
- 4 NACs قابلة للبرمجة ؛ فئة B أو 2 فئة A
- شاشة تعمل باللمس مقاومة بالألوان مقاس 7 بوصات مع واجهة مستخدم سهلة الاستخدام
- خيارات إمداد الطاقة (5.25 أمبير أو 10.25 أمبير)
- مدخلات قابلة للبرمجة (3) و (5) مخرجات مرحل
- يمكن ربطها بالشبكة بوظائف قابلة للبرمجة
- المصادفة OR و AND في السبب والنتيجة
- البرمجة عبر USB أو الكمبيوتر الشخصي
المضخة القياسية – EDJ
| Flow (GPM) | Skid Width (mm) | Skid Height (mm) | Skid Length (mm) | Diesel Engine (HP) | Motor (HP) | Jockey (HP/GPM) | Header Pipe |
|---|---|---|---|---|---|---|---|
| 50 | 650 | 1250 | 1230 | 8 | 5.5 | 3 / 10 | 2" |
| 120 / 150 | 1220 | 1300 | 1220 | 15 | 15 | 3 / 10 | 2.5" |
| 250 / 300 | 1220 | 1420 | 1220 | 25 | 30 | 3 / 15 | 4" |
| 350 | 1550 | 1630 | 1600 | 40 | 40 | 3 / 20 | 4" |
| 500 | 1600 | 1420 | 1800 | 60 | 50 | 5.5 / 25 | 6" |
| 750 | 1700 | 1300 | 1800 | 85 | 75 | 5.5 / 35 | 6" |
| 1000 | 1700 | 1250 | 2000 | 100 | 100 |
مضخات إطفاء الحريق بالطرد المركزي
| Model No. | Rated Capacity (GPM) | Size(SucXDis) (inches) | UL Listed Rated Net Pressure Range (PSI) | FM Approved Rated Net Pressure Range (PSI) | SETSCO & CE Pressure(PSI) | Approx Speed (RPM) | Max Working Pressure (PSI) |
|---|---|---|---|---|---|---|---|
| SFP-50-20 EM-2G | 50 | 2 ½ X 2 | 74 - 93 | 74 - 93 | 74 - 93 | 2900 | 180 |
| SFP-50-20 EM-2G | 50 | 2 ½ X 2 | 79 - 99 | 79 - 99 | 79 - 99 | 3000 | 180 |
| SFP 50-20 EM | 50 | 2 x 1 ¼ | 68 - 87 | 68 - 88 | 68 - 87 | 2900 | 230 |
| SFP 50-20 EH | 50 | 2 x 1 ¼ | 101 -129 | 102 - 129 | 101 -129 | 3500 | 230 |
| SFP 50-26 EM | 50 | 2 x 1 ¼ | 115 -140 | 115 - 133 | 115 -140 |
المضخة القياسية – DJ
| Flow (GPM) | Skid Width (mm) | Skid Height (mm) | Skid Length (mm) | Diesel Engine (HP) | Jockey (HP/GPM) | Header Pipe |
|---|---|---|---|---|---|---|
| 50 | 700 | 1230 | 830 | 10 | 3 / 10 | 1.5" |
| 120 / 150 | 800 | 1280 | 1220 | 25 | 3 / 10 | 2" |
| 250 / 300 | 800 | 1420 | 1220 | 25 | 3 / 15 | 4" |
| 500 | 1000 | 1670 | 1600 | 60 | 5.5 / 25 | 6" |
| 750 | 1100 | 1760 | 1700 | 85 | 5.5 / 35 | 6" |
صنبور حريق برميل رطب
الوصف مواصفات المواد الموديل LF-WBHX-115 / LF-WBHX-100 صنبور ، نوع برميل مبلل ، قطر 6 بوصات مصنوع من حديد الدكتايل ، مع وصلة مضخة واحدة 4.5 "(4" اتصال المضخة خياري). خيط ووصلات مخرج خرطوم 2.5 بوصة خيط ، AWWA C503 ، بدون شفة شاشة مقاس 4 بوصات ، UL \ FM معتمد ، LIFECO الموديل LF-WBHM-115 / LF-WBHM-100 صنبور ، نوع برميل مبلل ، قطر 6 بوصات مصنوع من حديد الدكتايل ، مع وصلة مضخة واحدة 4.5 "(4" اتصال المضخة اختياري) خيط ووصلات مخرج خرطوم 2.5 " الخيط ، AWWA C503 ، مع شاشة شفة فقط مقاس 4 بوصات ، UL \ FM معتمد ، LIFECO سمات • مادة حديد الدكتايل القوية لعمر خدمة طويل • تصنيف الضغط العالي في 250psi و 2 مرات ضغط اختبار 500 رطل / بوصة مربعة • اختيار فوهات الخراطيم المتعددة • طلاء إيبوكسي مرتبط بالاندماج الداخلي والخارجي • FM معتمد و UL مدرج للاستخدام في تطبيق الحماية من الحرائق • شفة المراقبة المتاحة للأجهزة الإضافية المواصفات الفنية • معيار التصميم: FM1511 / UL246 / AWWA C503 • معيار سن الفوهة: NFPA1963 • ضغط العمل: 250 رطل / بوصة مربعة • وصلة شفة المدخل في فئة ANSI 125/150 6 بوصة BS EN 1092-2PN110 / 16 6 " • وصلة شفة المراقبة في ANSI Class125 / 150 4 " • فوهة خرطوم ": 2.5" * 2 • فوهة المضخة: 4.5 بوصة * 1 (اتصال المضخة 4 بوصة اختياري) • وصلة شفة الشاشة 2H1PM: ANSI Class125 / 1504 " BS EN 1092-2 PN10 / 16 4 " • وصلة شفة المدخل: ANSI CIass125 / 150 6 " BS EN1092-2 PN10 / 16 6 " رقم المواد المكونة 1 جسم صنبور 65-45-12 2 حبل أسلاك الفولاذ 3 0 حلقة EPDM 4 غطاء فوهة محرك الإطفاء 65-45-12 SS304 مطلي بالبلاستيك 5 فوهة محرك إطفاء C84400 6 حريق محرك فوهة طوقا EPDM 7 4.5 "الغدة C F8 8 مجموعة زاوية مسطحة داخلية بستة زوايا أفسد أ 2 9 4.5 "قرص ختم حلقة EPDM 10 قرص 4.5 بوصة CF8 11 55304/55420 12 صامولة ثابتة CF8 13 الداخلية ستة زوايا أسطوانية غطاء رأس A2.70 14 C84400 15 ج و 8 16 صامولة سداسية 4.5 "رمح البندق A2.70 17 غطاء فوهة الخرطوم تشغيل الجوز الفتحة 65.45-12 18 خرطوم فوهة C84400 19 خرطوم فوهة طوقا EPDM 20 2.5 "الغدة CF8 21 حلقة ختم قرصية مقاس 2.5 بوصة رمح الجذع البندق EPDM 22 قرص 2.5 بوصة CF8 23 C84400 24 مجموعة زوايا داخلية سداسية برغي الكربون الصلب + Zn الوحدة 8 ، مجمع كاليبر الصناعي ، لاشز كلوز ، فور آشز ، ولفرهامبتون ، WV10 7DZ ، المملكة المتحدة هاتف +44 1902798706 فاكس +44 1902798679 E sales @ lifeco-uk

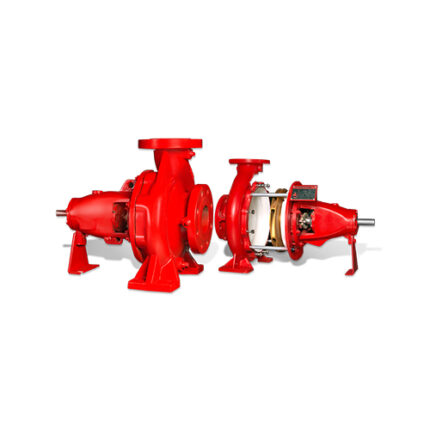

End suction fire pump
تخضع مضخات LIFECO للفحص والاختبارات ومراقبة الإنتاج المطلوبة أثناء عملية التجميع ويتم تسجيل السجلات لنفسها ، قبل تسليمها إلى عملائنا. يتم إنتاج كل مضخة ، وتخضع لاختبارات الأداء على النحو التالي:
أ) اختبار التشغيل
تم رسم منحنيات الأداء التي تُظهر الكفاءة ، وقوة الفرامل (kW) ، وإجمالي الرأس التي تم تطويرها عند الإغلاق ، عند السعة المقدرة ، عند 150 في المائة من السعة المقدرة ، وفي السعات الوسيطة المختارة بين الإغلاق والسعات القصوى التي تتجاوز 150٪ من السعة المقدرة.
ب) الاختبار الهيدروستاتيكي
يتم اختبار كل مضخة هيدروستاتيكيًا لمدة لا تقل عن 5 دقائق. يجب أن يصل ضغط الاختبار إلى مرتين
أقصى ضغط عمل للمضخة ، ولكن لا يقل بأي حال من الأحوال عن 250 رطل / بوصة مربعة (1724 كيلو باسكال) لضمان عدم وجود
تمزق أو تسرب من خلال المسبوكات عند ضغط الاختبار.
ج) توازن المحرك
يتم موازنة دفاعات كل مضخة ديناميكيًا مع درجة جودة التوازن G6.3 وفقًا لذلك
مع متطلبات دفاعات المضخات في معيار الاهتزاز الميكانيكي - جودة التوازن
